SUMMARY
열화상카메라배관점검 핵심 요약
열화상카메라배관점검은 난방을 가동한 상태에서 바닥 표면 온도를 촬영해 매립된 난방배관의 경로와 온도가 낮은 구간을 확인하는 작업입니다. 바닥을 뜯지 않는 비파괴 방식이라 마감재를 유지한 채 진행할 수 있고, 세대 전체 점검은 규모에 따라 보통 1~2시간 안팎이 걸립니다. 광명·시흥·부천·안양·구로·금천 등 경기 서남부 현장을 방문하며, 금액은 현장 사진을 확인한 뒤 상담으로 안내합니다.
2026년 기준 · 최종수정일 2026-10-07
ABOUT
열화상 카메라로 무엇을 확인하나요

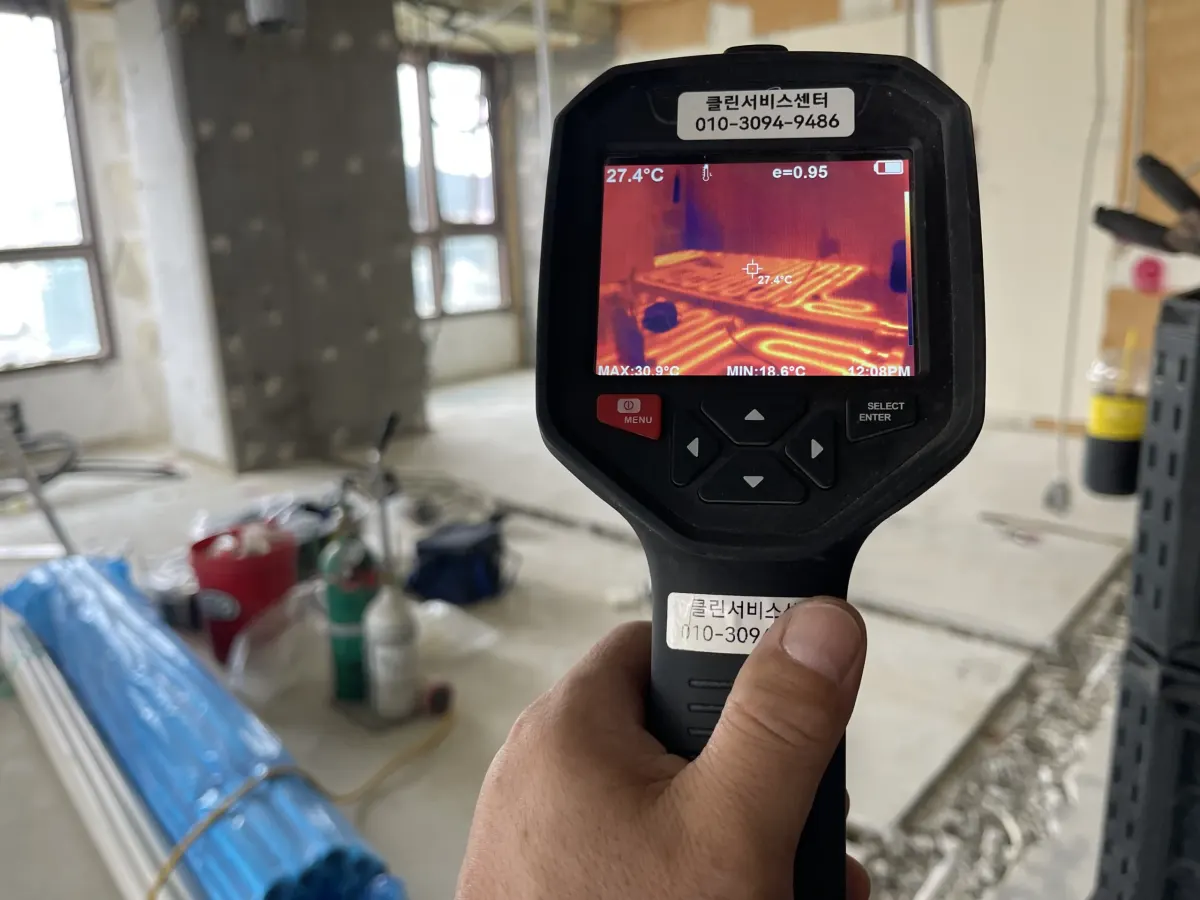

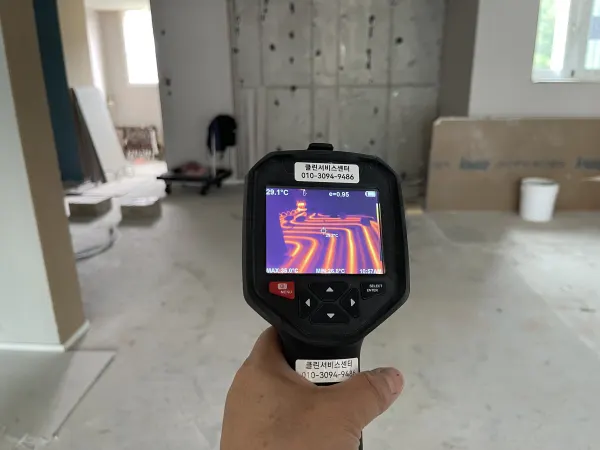

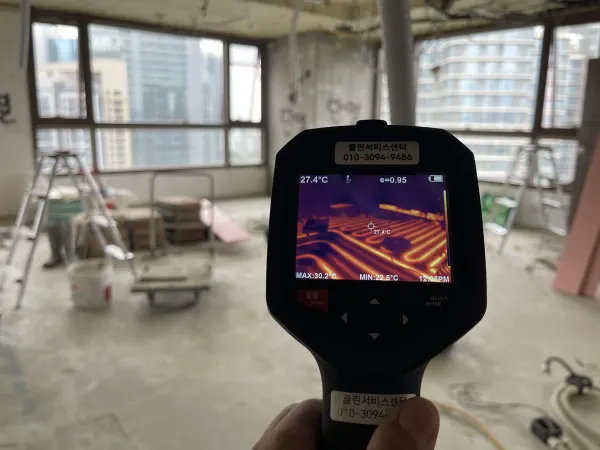

난방수가 흐르는 배관은 주변 바닥보다 온도가 높기 때문에 열화상카메라 화면에서는 밝은 선으로 나타납니다. 이 선의 모양을 따라가면 바닥 속 배관이 어떤 간격으로, 어떤 방향으로 깔려 있는지 눈으로 확인할 수 있습니다. 설계 도면이 없는 오래된 세대에서도 열화상카메라배관점검으로 배관 경로를 파악할 수 있다는 점이 장점입니다.
방마다 난방이 고르지 않거나 특정 구간만 차가운 경우에도 열화상 화면이 단서가 됩니다. 선이 중간에 끊기거나 어두워지는 지점은 공기가 차 있거나 유량이 부족한 곳일 수 있어, 분배기 밸브와 함께 순서대로 확인해 나갑니다.
- 배관의 경로와 간격, 방별 배관 길이의 대략적인 흐름
- 방마다 달라지는 바닥 표면 온도 분포
- 온도가 낮게 나타나는 구간과 그 구간이 시작되는 위치
- 국소적으로 번져 보이는 고온 영역(누수 의심 구간)
열화상 화면에서 보이는 모습과 의미
| 확인 항목 | 열화상 화면에서 보이는 모습 | 의미 |
|---|---|---|
| 정상 순환 배관 | 일정한 간격의 밝은 선이 끊김 없이 이어짐 | 난방수가 해당 구간을 순환하는 상태 |
| 온도가 낮은 구간 | 선이 중간에서 어두워지거나 끊김 | 공기 정체, 밸브 닫힘, 막힘 등 원인 확인 필요 |
| 번져 보이는 고온 영역 | 선 주변이 넓게 밝아지며 경계가 흐려짐 | 누수 가능성이 있어 압력 테스트 등 추가 확인 |
| 선이 보이지 않는 면 | 배관 경로가 나타나지 않음 | 배관 미시공 또는 두꺼운 마감재, 도면 대조 필요 |
CHECK POINT
점검 전 알아두면 좋은 점과 한계
열화상카메라는 바닥 표면의 온도를 읽는 장비이므로 점검 전에 난방을 충분히 가동해 배관이 데워져 있어야 합니다. 보일러를 꺼둔 상태나 난방을 막 켠 직후에는 배관 경로가 뚜렷하게 보이지 않을 수 있어, 방문 일정에 맞춰 미리 난방을 켜달라고 안내드립니다.
장판·마루·타일 같은 마감재의 종류와 두께에 따라 화면의 선명도가 달라집니다. 또한 열화상 화면만으로 누수 지점을 확정할 수는 없으므로, 이상 징후가 보이면 압력 테스트와 현장 확인을 이어서 진행해 원인을 좁혀 나갑니다.
PROCESS
열화상카메라배관점검 진행 순서
- 01
증상 상담
난방이 약한 방, 보일러 압력 저하 등 증상과 거주 지역을 먼저 확인합니다.
- 02
난방 가동
방문 전후로 난방을 가동해 배관이 충분히 데워진 상태를 만듭니다.
- 03
방별 촬영
거실과 방을 순서대로 촬영하며 배관 경로와 온도 분포를 기록합니다.
- 04
결과 설명
촬영 화면을 함께 보며 정상 구간과 확인이 필요한 구간을 구분해 설명합니다.
- 05
추가 점검 안내
이상 구간이 있으면 압력 테스트나 분배기 점검 등 다음 단계를 안내합니다.
